Electrical engineering modal question paper

1.(a) Explain with diagrams what do you Understand by (3 Marks) (i) In phase
   (ii) Lagging
   (iii) Leading
   As Applied to sinusoidal quantities.
   OR

  (b) When Connected to DC coil supply of 100 volts takes 10 Ampere. When it isconnected to    AC supply of 100 volt, 50 Hz 5 Ampere It Takes. Calculate Resistance andinductance of the coil. (4 Marks)

  OR

  (a) State and explain Thevenin's Theorem it with the help of a simple network. (5 Marks)

  (b) What is resonance? (2 Marks)

2.(a) Explain the significance of power factor in year AC circuit. (3 Marks)

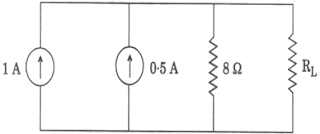

   Calculate the value of load resistance for maximum power conversion R_L inthe CircuitShown   below. Also calculate the value of maximum power. (2 +2 Marks)

(b) Describe in brief the working of a manual Voltage Stabilize icts with circuit diagram.(5 Marks)

3.What are the methods of measurement of power in a 3 - phase system? Explain Twowattmeter methods. (2 Marks 4)


4.(a) Deduce the e.m.f. equation of a turn. (5 Marks) (b) Merits and demerits of Writetransforming ordinary car and - transform. (5 Marks)

5.(a) What is the principle of generation and motoring? Explain with block diagrams. (6Marks)

6.Explain with neat sketches the functions of Each hand of a DC machine.Writerelationship Between the terminal voltage and induced emf Generating and for motoringaction. (4 6 Marks)

7.Name: various kinds of 1-phase motors. (B) Explain the principle of building and shadedpole motor. (7 Marks)

8.What are the advantages and Disadvantages of 3 - phase induction motors over1-phase induction motors? (4 Marks)
